工业传感器入门到精通-光电开关：光电开关传感器原理及接线

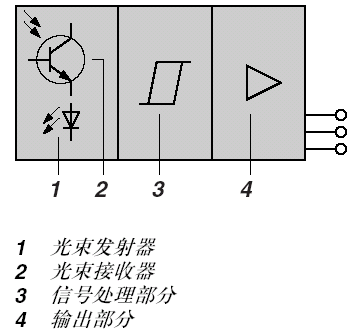

光电传感器基本上由光束发射器和光敏接受器组成。

光束发射器在电流流过时会发光，依照传输波长不同，发出可见光和不可见光（红外光）。

当物体进入发射光束时，会影响光进入接受器的光强，接受器光强减小到一定程度，会使信号处理部分工作，输出一定的电气信号。

光电开关最常用的两种输出方式为NPN信号和PNP信号。

首先看下对应的电路图

1. NPN电路如如下：

电路引脚接线说明：

+V 为电源正

0V为电源负

OUT为信号输出线。

当光电开关有动作信号时，如果红色线条所示，0V从OUT线输出。

2. PNP电路如下

电路引脚接线说明：

+V 为电源正

0V为电源负

OUT为信号输出线。

当光电开关有动作信号时，如果红色线条所示，+V电源正从OUT线输出。

关于光电开关NPN信号与PNP信号，可以参考对应PLC厂家IO输入信号引脚电路图。
